電腦主板是整個電腦系統的核心組件，它承擔著連接各個硬件設備和信息傳輸?shù)闹匾蝿?wù)。主板上集成了許多電子元器件，包括線路板、芯片組、CPU插座、內存插槽、顯卡插槽、PCI插槽、BIOS芯片等等。下面這些關于電腦主板基本結構以及國產工控主板的特點分享給大家。

1、線路板

線路板是電腦主板所有元器件的承載部件，一般采用四層板或六層板，低檔主板多為四層板，有主信號層、接地層、電源層、次信號層這四個電路，六層板增加了輔助電源層和中信號層。因此，六層PCB的主板抗電磁干擾能力更強，主板也更加穩定。

2、芯片組

芯片組一般分為北橋和南橋兩部分，北橋主要負責控制CPU、內存、顯卡之間的通信，南橋則集成了開機、復位、CMOS電路、USB、IDE、SATA、PCI等許多電路和控制模塊，它們是整個主板的核心。

3、CPU插座

CPU插座是主板上安裝處理器的地方，是主板最重要的組成部分，其型號有多種。

4、內存插槽

內存插槽一般位于CPU插座下方，是主板上用來安裝內存的地方。常見的內存插槽為SDRAM內存、DDR內存插槽，不同的內存插槽不能互換使用。

5、顯卡插槽

顯卡插槽不一定每個主板都有，一般位于PCI插座上面，老一點的多為AGP插座?，F(xiàn)在一般是PCIE，有的過渡型的主板兩種都有，有些則有兩條PCIE插口。

6、PCI插槽

PCI插槽多為乳白色，是主板的必備插槽，可以插上軟Modem、聲卡、網卡、多功能卡等設備。

7、BIOS芯片

BIOS芯片是主板上唯一貼有標簽的芯片，一般為雙排直插式封裝。BIOS芯片里面存有與該主板搭配的基本輸入輸出系統程序，能夠讓主板識別各種硬件，還可以設置引導系統的設備，調整CPU外頻等。

8、AGP插槽

AGP插槽是專供3D加速卡使用的接口，它直接與主板的北橋芯片相連，顏色多為深棕色。AGP插槽能夠避免經過窄帶寬的PCI總線而形成系統瓶頸，增加3D圖形數據傳輸速度。

9、ATA接口

ATA接口是用來連接硬盤和光驅等設備而設的，可用來支持SATA接口的硬盤，其傳輸速度可達150MB/S。

10、軟驅接口

軟驅接口共有34根針腳，是用來連接軟盤驅動器的，它的外形比IDE接口要短一些。

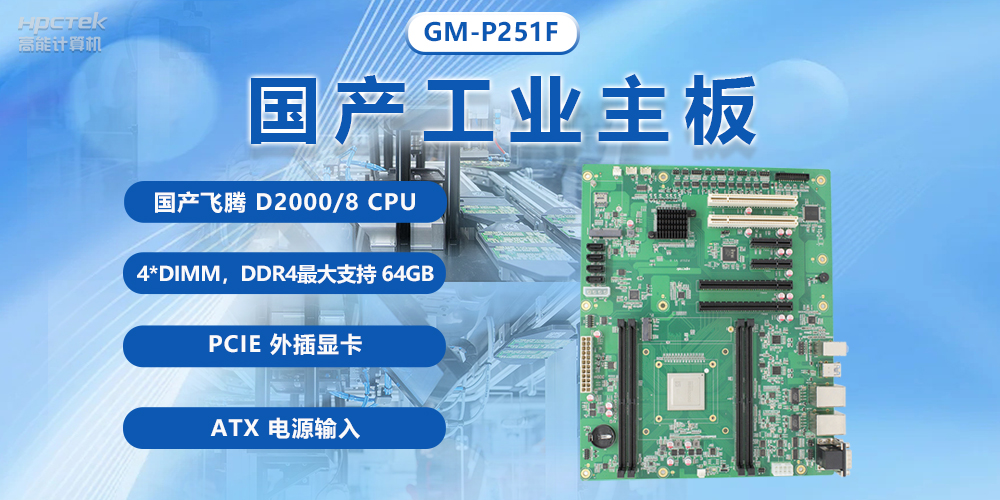

然而，在工業控制當中使用的主板，穩定性、可靠性、拓展性更強，以高能計算機推出的國產工控主板GM-P251F為例，300*243mm 大版型，可適用于國產 4U 工控機使用，內置飛騰 D2000/8 CPU，4*DIMM，DDR4內存，最大支持64GB，高性能處理器搭配大容量運行內存，確保高速數據傳輸和穩定運行，滿足工業場景中對計算機硬件高效、安全、靈活等方面要求。
